技術參數及要求
1 電纜分支箱內母線系統的技術參數?電纜分支箱技術參數見技術規范專用部分的母線系統技術參數特性表。
2 通用要求
3 電纜分支箱采用元件模塊拼裝、框架組裝結構，母線系統及饋出均絕緣封閉?？刹捎梦宸N結構型式：進線采用絕緣封閉的隔離開關，出線采用塑殼斷路器；進線采用絕緣封閉的隔離開關，出線采用刀熔開關；進線采用條形隔離開關，出線采用條形開關（帶熔斷器保護）；進線不帶開關，出線采用刀熔開關；進出線均不配置開關。
母線系統

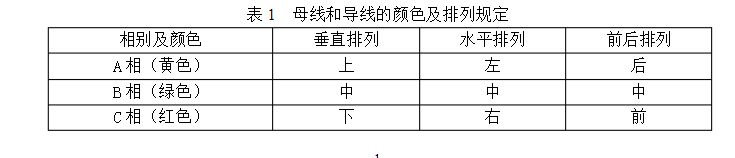

（1）采用采用矩形母線，材質為T2電工銅。并采用不同相色熱縮套管做絕緣處理。熱縮套管不得開裂和起皺，母線系統接頭處用熱縮絕緣盒封閉。絕緣熱縮護套材料應具備阻燃、防腐、抗老化的要求，老化壽命不小于30年，具體試驗方法和要求參照GB/T 2951.14中規定執行。（2）銅排截面的選擇應保證能夠耐受IEC60298中推薦的額定短時耐受和峰值耐受電流的要求，N相（L0）母線與三相母線規格相同,PE排截面不低于相排截面的1/2。其中設于戶外的電纜分支箱配置4根母排（3L+PEN），設于戶內的電纜分支箱配置5根母排（3L+N+PE）。?（3）裝置中母線和導線的顏色及排列應符合GB/T 4026和GB 7947及表1的規定；
